Quina diferència hi ha entre la placa PCB d'una sola capa, la placa de doble capa i la placa multicapa
1. Taulers d'una sola cara
Acabem d'esmentar que a la PCB més bàsica, les peces es concentren en un costat i els cables es concentren a l'altre costat. Com que els cables només apareixen en un costat, anomenem aquest tipus de PCB una placa d'una sola cara.
Com que la placa d'una sola capa té moltes restriccions estrictes al circuit de disseny (com que només hi ha un costat, el cablejat no pot creuar-se i ha d'anar per un camí separat), de manera que només els primers circuits utilitzen aquest tipus de placa o alguns PCBA molt senzills. utilitzarà aquest tauler.
2. Taulers de doble cara
Aquesta placa té cablejat als dos costats. Tanmateix, per utilitzar dos costats del cable, hi ha d'haver una connexió de circuit adequada entre els dos costats. Aquests "ponts" entre circuits s'anomenen vias. Les vies són petits forats en un PCB, farcits o pintats de metall, que es poden connectar a cables a banda i banda. Com que l'àrea d'una placa de doble capa és dues vegades més gran que la d'una placa d'una sola capa i perquè el cablejat es pot entrelaçar (es pot enrotllar a l'altre costat), és més adequat per utilitzar-lo en circuits més complexos que taulers d'una sola capa. Relativament parlant, s'utilitza més.
3. Taulers multicapa
Per augmentar l'àrea que es pot cablejar, les plaques multicapa utilitzen més plaques de cablejat d'una o dues cares. Els taulers multicapa utilitzen diversos taulers de doble capa i posen una capa de capa aïllant entre cada capa de taulers i després enganxeu-los (premut). El nombre de capes del tauler representa diverses capes de cablejat independents, normalment el nombre de capes és parell i inclou les dues capes més exteriors. La majoria de les plaques base són de 4 a 8 capes d'estructura, però tècnicament és possible aconseguir prop de 100 capes de plaques PCB.

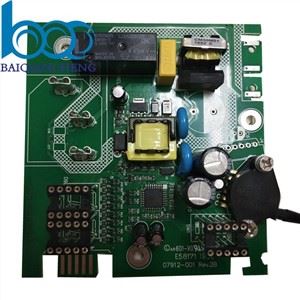

El nostre BQC s'especialitza en la fabricació de PCBA des de fa més de 19 anys, sempre comprem el nombre de plaques de circuit de mitja capa corresponent segons les necessitats del client.
